Бочка для пароструйной обработки

Name: Бочка для пароструйной обработки
Brand: Коллекция Printeo
Availability: InStock

Бесплатно

Коллекция Printeo

Бочка для пароструйной обработки — фото 1

1 / 5

Описание

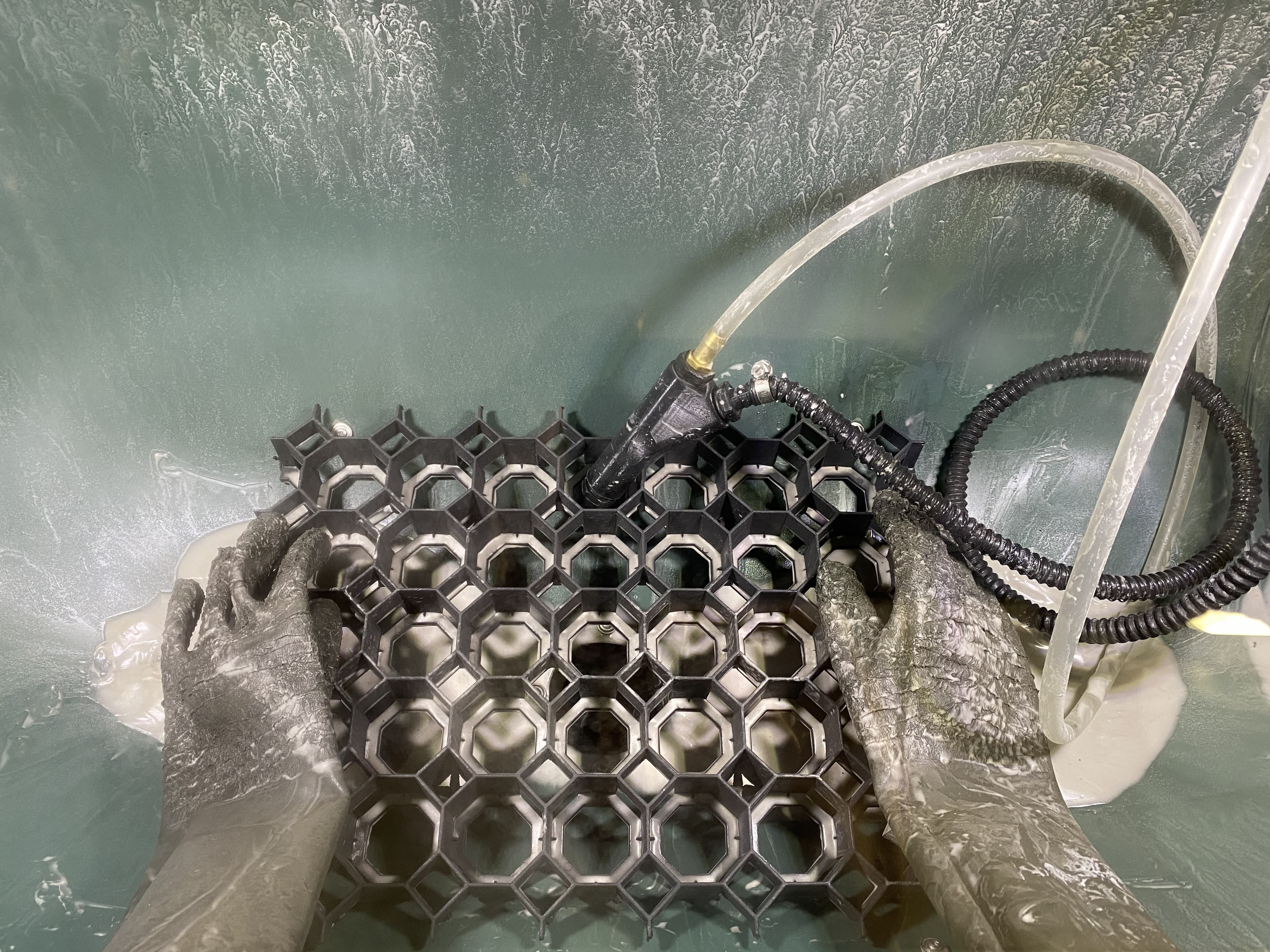

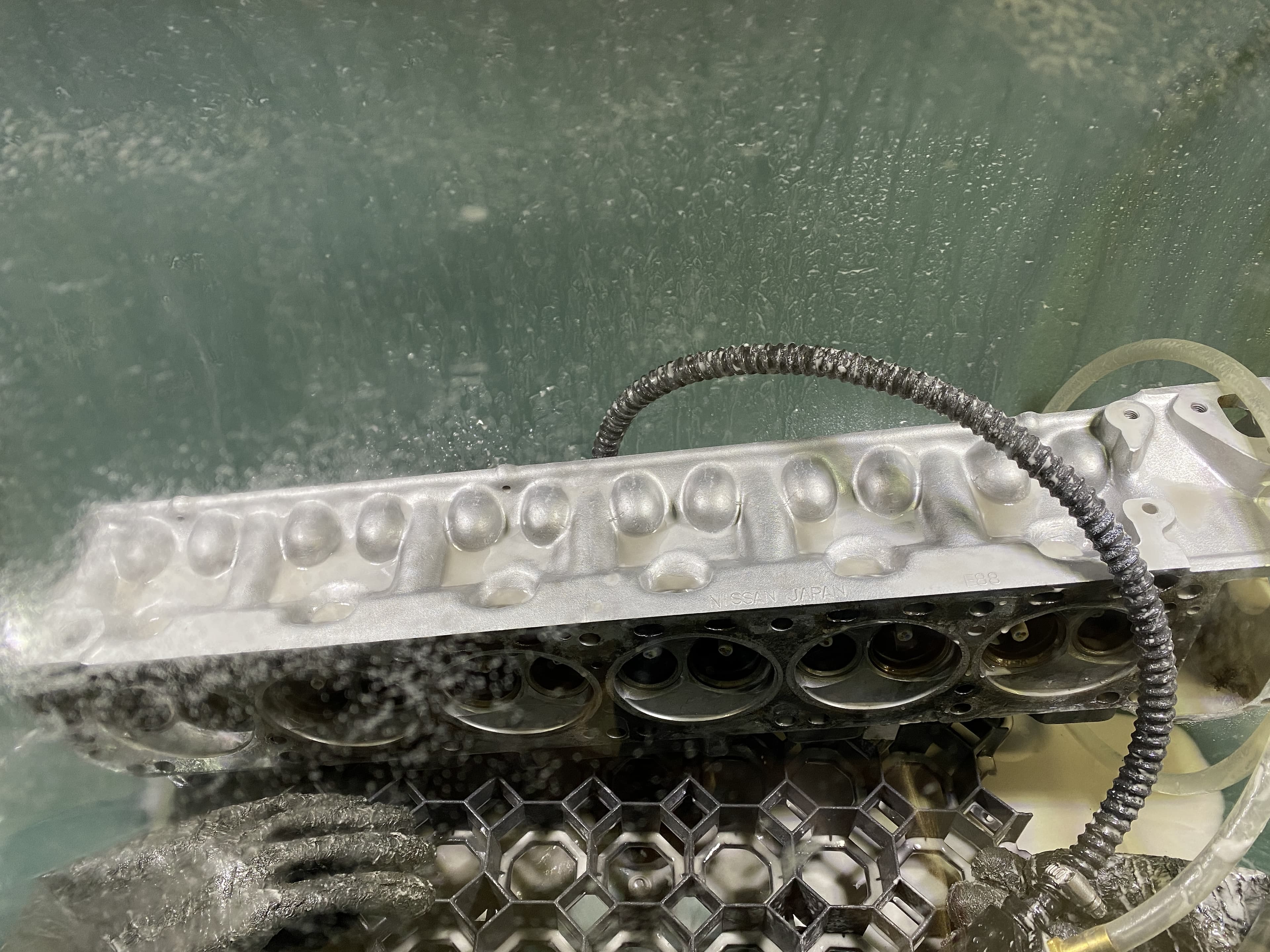

Пароструйная обработка идеальна для точной очистки алюминиевых деталей без повреждения поверхности!

Состав загрузки

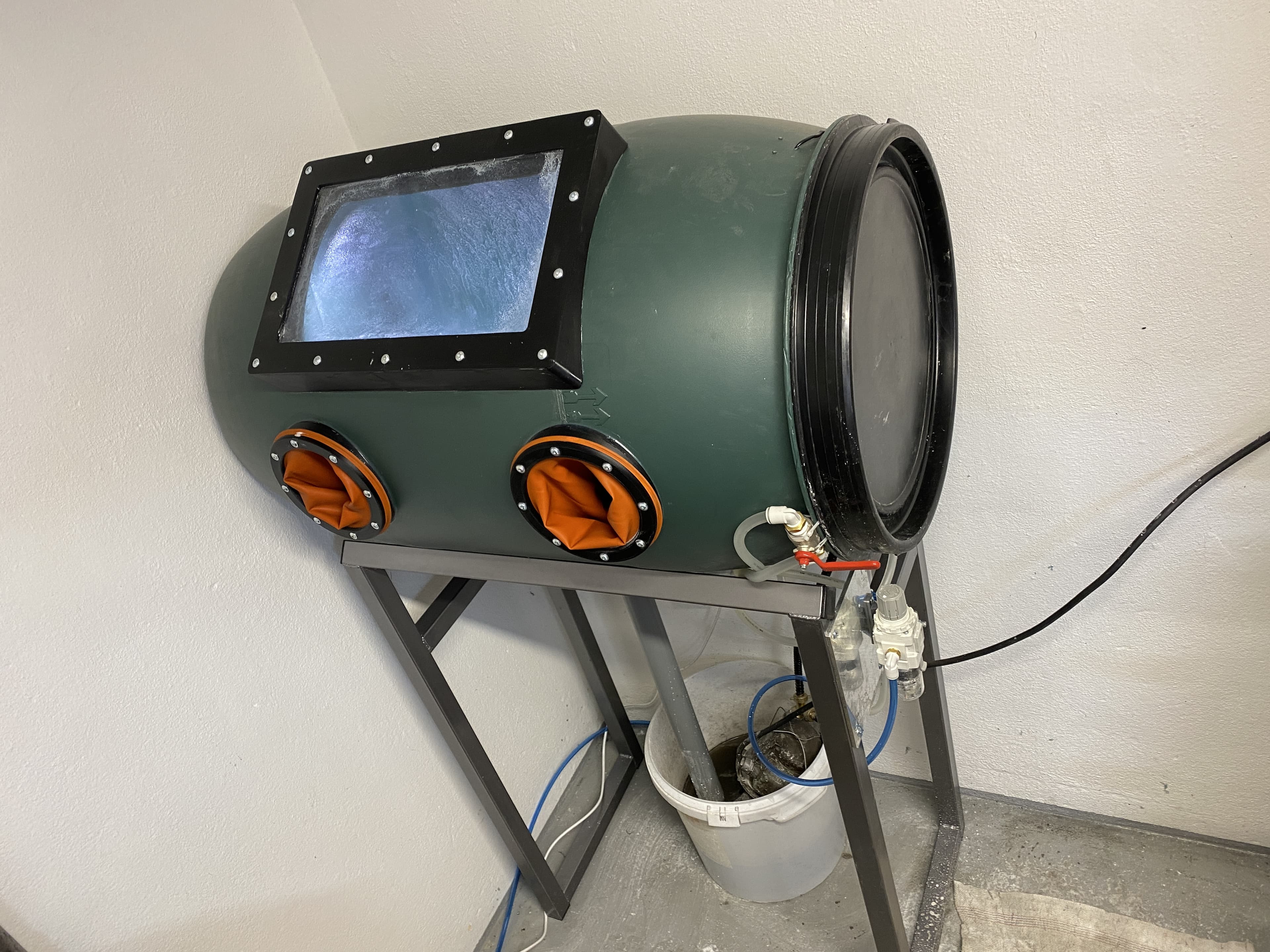

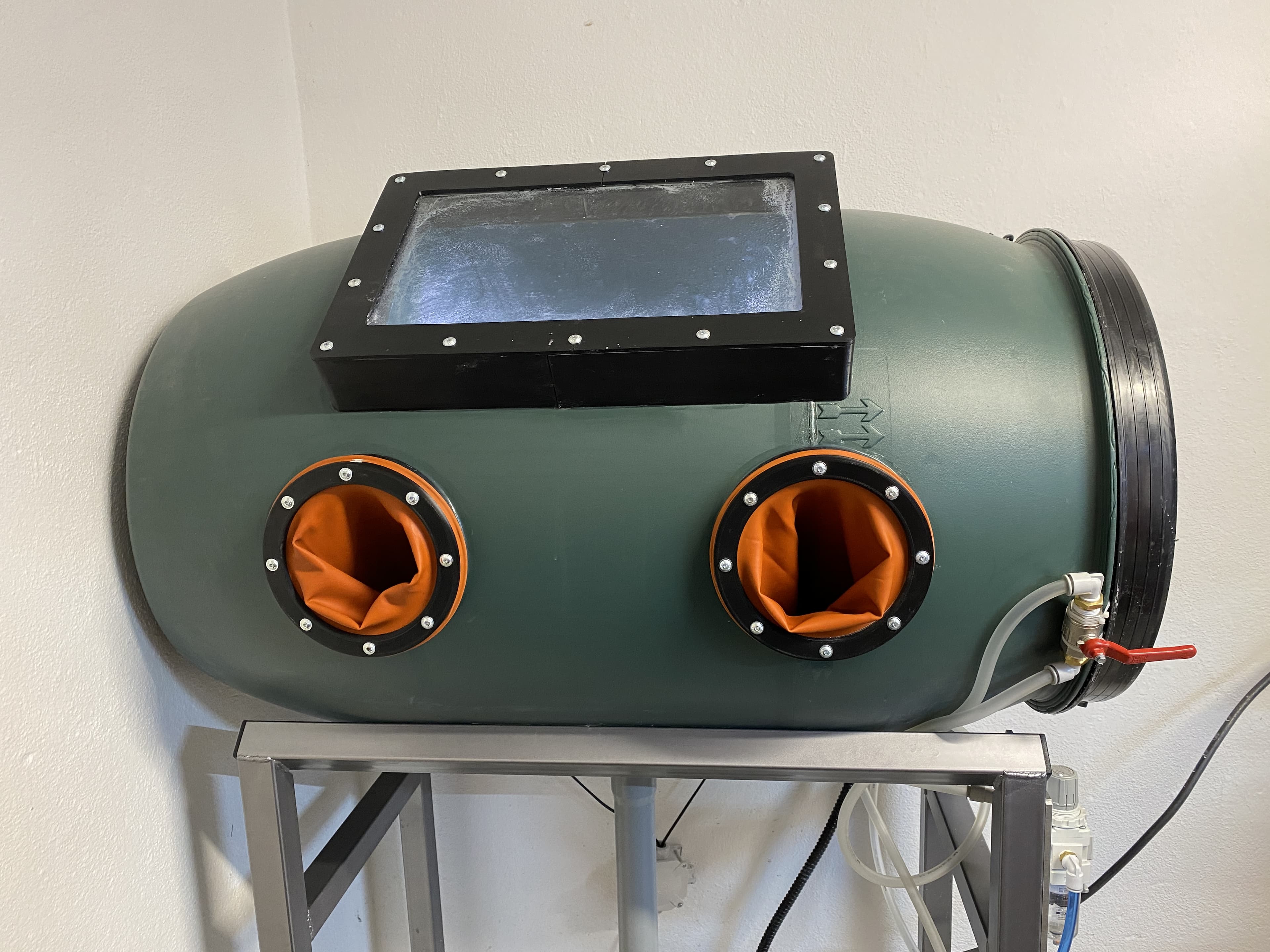

Набор деталей для сборки самодельной камеры пароструйной очистки на основе бочки: смотровое окно, порт для перчатки и воронка.

Состав набора

Рамка окна (window_frame) и фланец окна (window_flange)
Рамка перчаточного порта (glove_frame) и фланец (glove_flange)
Воронка (funnel)
Каждая из пяти деталей — в STL и STEP

Редактируемый исходник. STEP на каждую деталь — размеры можно подогнать под свою бочку

Крупнейшие детали (рамка и фланец окна) — 460×298 в единицах файла: перед печатью сверьте их с полем своего принтера в слайсере.

Характеристики 3D-модели

Анализ завершён

Получены автоматическим анализом файлов · 16.08.2026

Габариты

460×298×60.0

единицы файла · крупнейшая деталь

Геометрия

58 896

треугольников · 10 деталей

Файлы

2.6 МБ

6 файлов

Состояние сетки

✓ Исправна

10 из 10 деталей проверено

Модель готова к слайсингу

В проверенных деталях не найдено граничных или non-manifold рёбер — сетка не требует автоматического ремонта.

Проверьте масштаб перед печатью

Формат STL не хранит единицы измерения. Размер 460 × 298 × 60.0 указан в единицах файла — какому физическому размеру он соответствует, из файла не следует. Проверьте размер после открытия в слайсере.

Файлы модели

6 файлов · PDF, STEP, STL, ZIP

funnel.stl
stl242 КБ
Геометрия
4 964 тр.
Габариты
120 × 87.6 × 133единицы файла
Сетка
✓ Замкнутая
glove_flange.stl
stl247 КБ
Геометрия
5 052 тр.
Габариты
180 × 6.0 × 180единицы файла
Сетка
✓ Замкнутая
glove_frame.stl
stl470 КБ
Геометрия
9 620 тр.
Габариты
180 × 29.1 × 180единицы файла
Сетка
✓ Замкнутая
window_flange.stl
stl126 КБ
Геометрия
2 572 тр.
Габариты
460 × 298 × 4.0единицы файла
Сетка
✓ Замкнутая
window_frame.stl
stl354 КБ
Геометрия
7 240 тр.
Габариты
460 × 298 × 60.0единицы файла
Сетка
✓ Замкнутая
Архив модели
vapor-blasting-barrel-model_files.zip
zip1.2 МБ· 11 файлов внутри
Показать содержимое архива
- window_frame.step
  466 КБ · STEP
- window_flange.step
  116 КБ · STEP
- glove_frame.step
  308 КБ · STEP
- glove_flange.step
  63 КБ · STEP
- funnel.step
  222 КБ · STEP
- window_frame.stl
  354 КБ · STL · 7 240 треугольников
- window_flange.stl
  126 КБ · STL · 2 572 треугольника
- glove_frame.stl
  470 КБ · STL · 9 620 треугольников
- glove_flange.stl
  247 КБ · STL · 5 052 треугольника
- funnel.stl
  242 КБ · STL · 4 964 треугольника
- 1592678-vapor-blasting-barrel…-9b56-78da22af4351.pdf
  494 КБ · PDF

Что учесть при печати

Сетка проверена
Слайсер не должен требовать ремонта: у 10 проверенных деталей граничных и non-manifold рёбер не найдено.
Проверьте масштаб
Физические единицы измерения в файле не записаны — размер указан в единицах файла. Проверьте его после открытия в слайсере.
10 деталей в загрузке
Детали лежат отдельными сетками — их можно разместить на столе вместе или печатать по одной.

Температура, скорость, заполнение, поддержки и расход пластика зависят от принтера, материала и выбранного масштаба — из файла модели эти значения не определяются.

Подробный технический анализ

Проверено деталей: 10 из 10
Граничные рёбра: не обнаружены
Non-manifold рёбра: не обнаружены
Отдельных сеток: 10
Архивов в загрузке: 1
Форматы: PDF, STEP, STL, ZIP
Суммарный объём: 2.6 МБ

Основание проверки

— единицы измерения не указаны: значения габаритов приведены в единицах файла

Разбор выполнен автоматически, версия анализатора 2.3.0. Замкнутость определяется подсчётом рёбер: у замкнутой сетки каждое ребро принадлежит ровно двум треугольникам.
